20吨重力式一体化设备
人气：0

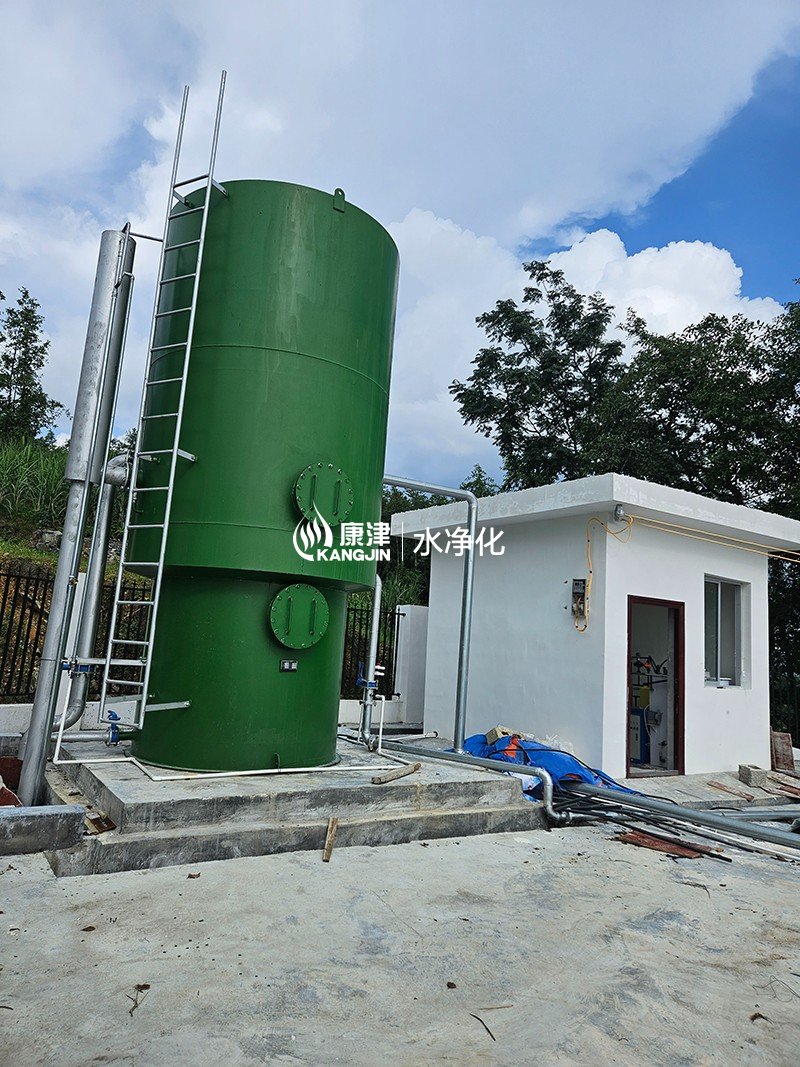

项目名称：那坡镇20吨重力式一体化净水设备
设备名称：20T/H重力式一体化设备
工艺流程：源水-加药设备-管道混合器-一体化净水设备-清水池-消毒设备-用水点
性能特点：一体化自动反冲净水器主体设备为钢结构，在本公司的工厂内制成成品。运抵现场就位，安装调试即能投入使用，施工周期快。不方便运输的可在现场制造就位。
一体化自动反冲净水器在设计上也充分考虑了各地区性的水质差异情况，在合理选取投药点的同时，增加了混凝反应功能，使装置具有充分的混凝反应时间。并较保守地设计表面负荷，使设备更具有耐冲击负荷的能力，更适合地区不同的水质场合， 过滤系统采用小阻力配水进行深层慢滤，确保滤后出水浊度≤3 度。
一体化自动反冲净水器在设计了突出方便实用、操作简单的特点，整套系统巧妙地利用水力学特性，实现自动运行，对操作人员素质要求不高，一般人均可操作自如，并能自动控制设备运行特点。当滤层表面堵塞到一定程度时自动反冲，整套装置没有运行部件，设备故障几乎为零，运行可靠，便于维护。
工作原理：一体化自动反冲净水器由快速斜管沉淀器及重力式过滤器两大部份组成，其工作原理及技术特性如下：
1、快速斜管沉淀器
快速斜管沉淀器是在传统的平流式沉淀器的基础上改进而成的，在沉淀器内设置了 斜管，增加了沉淀面积，因此斜管沉淀器的效率得到大大提高。使同等面积的沉淀器增 加了出水量，换言之，在处理同等水量的前提下，可缩小设备（或装置）的体积，减少 设备投资。增加了斜管缩小设备体积的同时，在技术上还大大改善了水力条件：斜管的管径、间距足够小时，（一般在 30mm 左右），水流处于层流状态，此时颗粒的沉降，不受水流干扰，提高了一个混凝反应区，原水进入后，先经混凝反应悬浮杂质絮凝成较大 颗粒，再进入沉淀区，确保沉淀效果，由于设置了反应区，本设备的沉淀器比传统的一 体化净水器混凝时间更长，沉淀效果更好，一般情况下进水浊度在 1000ppm 以内时， 沉淀器出水浊度已≤15ppm。
2、重力式篡自动反洗过滤器
本装置设计为水力自动反冲，其工作运行原理如下： 过滤时的流程是：经沉淀或澄清后的清水，经配水槽、U 型管进入虹吸上升管，再由顶盖内的布水挡板均匀地布水于滤料层中，水自上而下通过滤料层过滤，过滤水从小 阻力配水系统进入集水区，即出水箱储存，当水位上升到出水管时，过滤水就流入清水 池。
滤池刚投入运行时，滤料层较清洁，但当运行到一定时间之后由于滤料层中固体颗 粒杂质的逐渐增多，因此水头损失也随之增加，水位就沿着虹吸上升管慢慢升高，当水 头损失增大到一定程度之后，使虹吸上升管中的水位升高到虹吸辅助管口急速流下，依靠水流的挟气和引射作用及抽气管不断带走虹吸管中的空气，使虹吸管形成真空，虹吸上升管中的水便大量地越过管顶，沿虹吸下降管落下，这时，就开始了反冲过程。冲洗水箱的水经过连桶管、集水区和配水系统从下而上冲洗滤料层，冲洗的废水通过虹吸管 流入排水井排出。在冲洗过程中，水箱的水位逐渐下降，约冲洗 5min左右，水箱水位下降到虹吸破坏器时，虹吸即被破坏，冲洗过程就此结束，过滤又重新开始。
设置本装置，可省去了传统机械反冲水泵，同时不需要抽取清水池的清水反冲用水，使整个系统因减少了反冲洗泵及相关的管道、阀门、管件而变得更为简单，大大地减轻操作管理强度及设备设资。由于反冲是视滤层的堵塞程度而自动进行，减少了人为操作的失误，整套装置甚至可以在无人操作的状态下行动。
由此可见，采用组合式自动一体化净水装置作为中小型自水厂的净化设施有很多 其他设备无可比拟的优点。它的采用，将使整个处理系统变得更加简单、方便和可靠。无论从技术上或经济上都比老式净水器列具优越性。目前，该种产品已越来越多的用户应用于小型水厂，已成为传统净水器的换代产品。
